XY table for microscopic work Free 3D print model

微細作業用のXYテーブルを作ってみた。

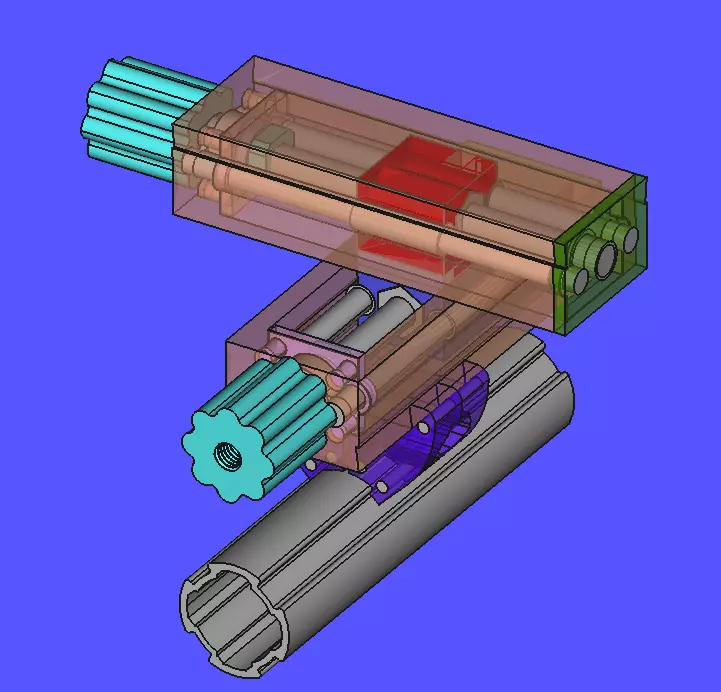

マクロレンズを付けたカメラを使って細かな作業をするときのために、XYテーブルを作ってみました。

購入品 Stainless Shaft,D:4mm x L:68mm,4pcBearing,OD:10mm ID:5mm L:4mm,2pcScrew,M5 78mm,2pcStainless Tube,OD:6mm ID:3mm L:5mm,2pcFeed Nut,M5 15mm,2pcBrass Tube,OD:5mm ID:4mm L:15mm,4pcStainless Pin,D:2mm x L:15mm,8pc

3Dプリンタの出力部品Slide part 1,Body,2pcSlide part 2,End plate,2pcSlide part 3,Bering stopper,2pcKnob1,Knob,2pcKnob2,Lock nut,2pcSlider X,,1pcSlider Y,,1pcG-fun Adapter L,,2pcG-fun Adapter R,,2pc
