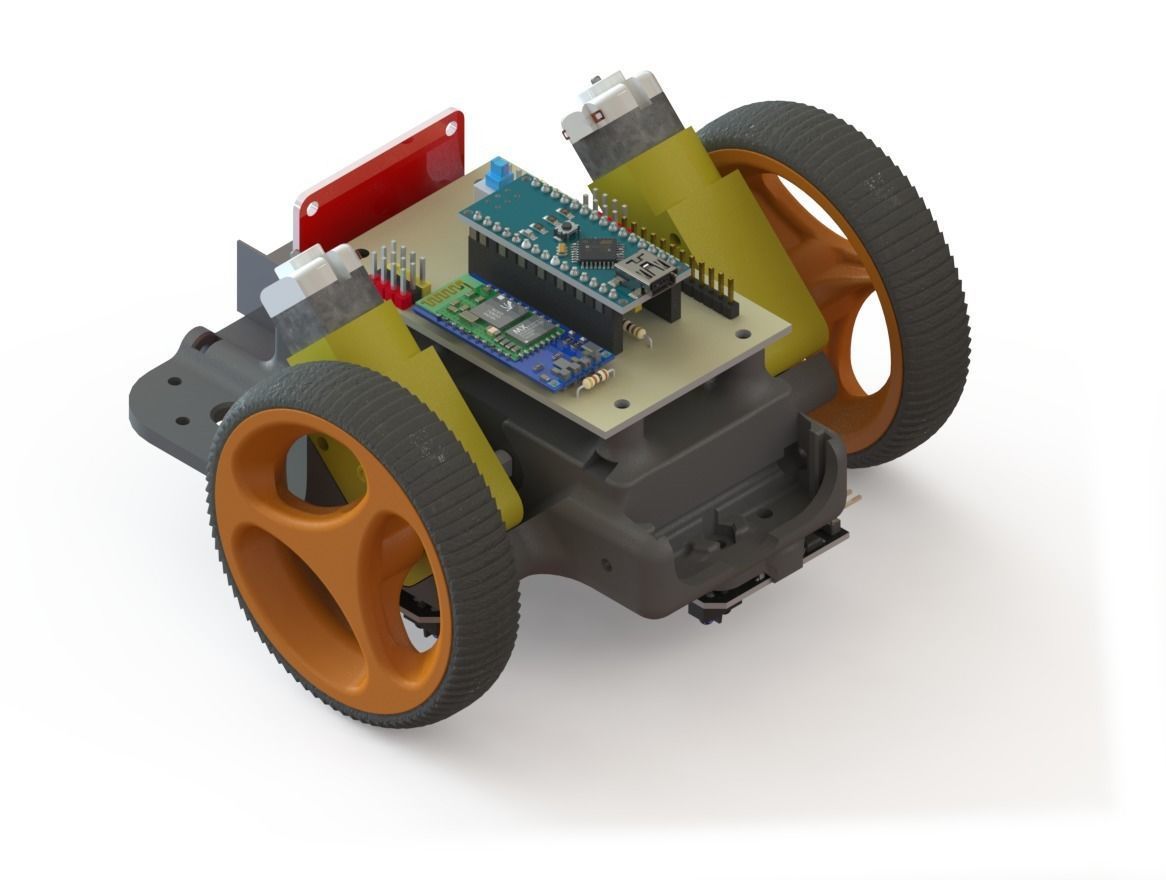

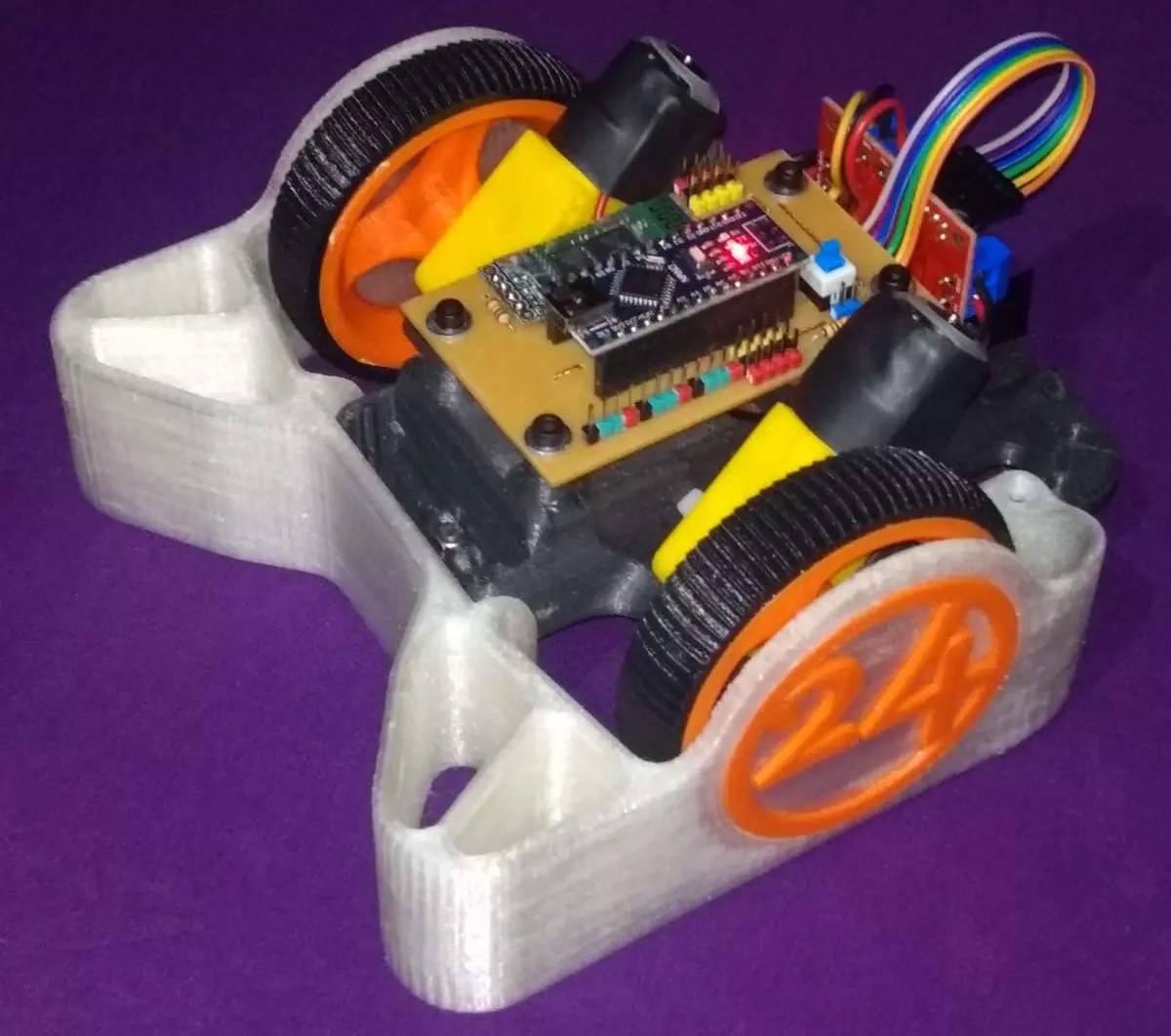

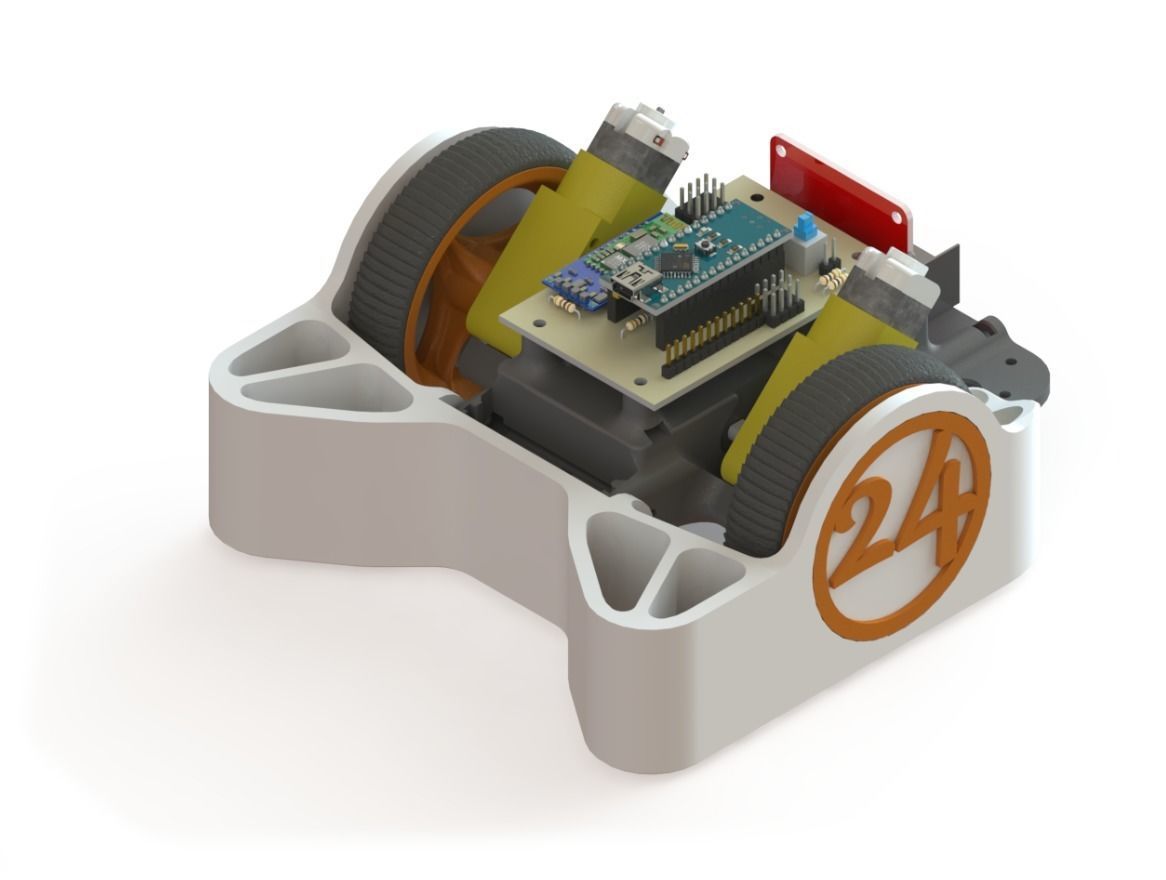

MAKUN - Kit de Robotica - SOCCER MAZE LINE FOLLOWER 3D print model

MAKUN - Kit de Robótica.Seguidor de línea o camino, despejar el área, laberinto o esquivar obstáculos y fútbol.

Este kit pensado para la enseñanza en escuelas secundarias teniendo en cuenta algunas de las competencias mas comunes.

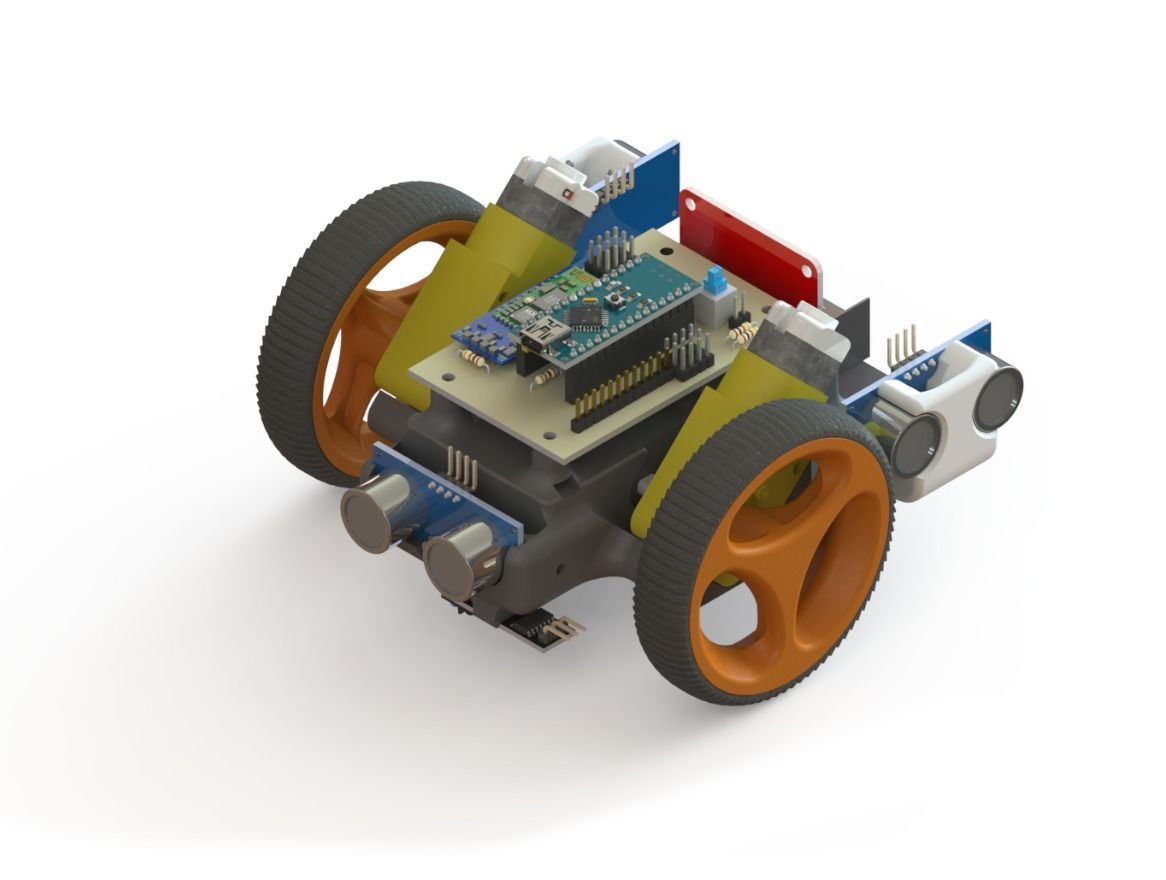

Además se le puede añadir todo tipo de sensores ya que tiene muchos lugares donde atornillar las piezas que diseñen y varios pines libres.

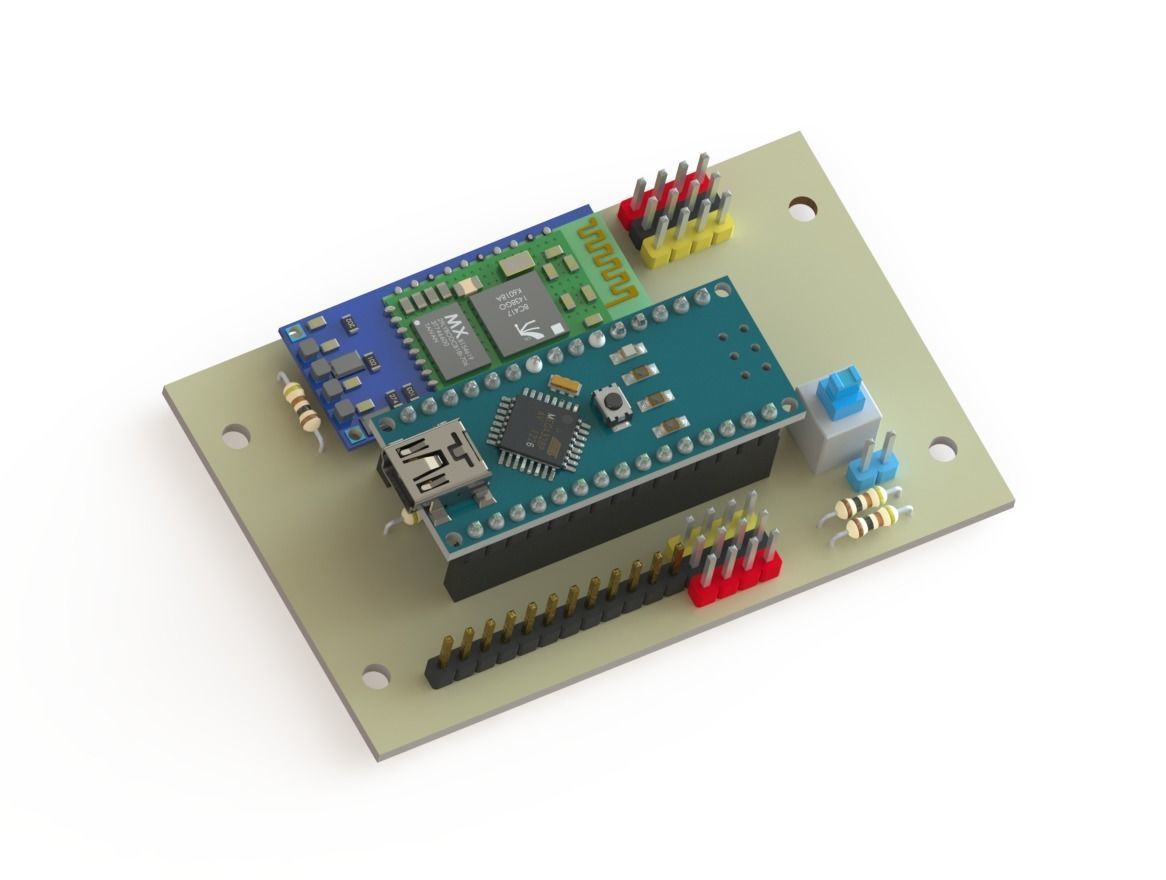

En una de las imágenes está la lista de materiales completa. Básicamente es un arduino Nano, un módulo bluetooth y los sensores que quieran ponerle según el uso que vayan a darle.

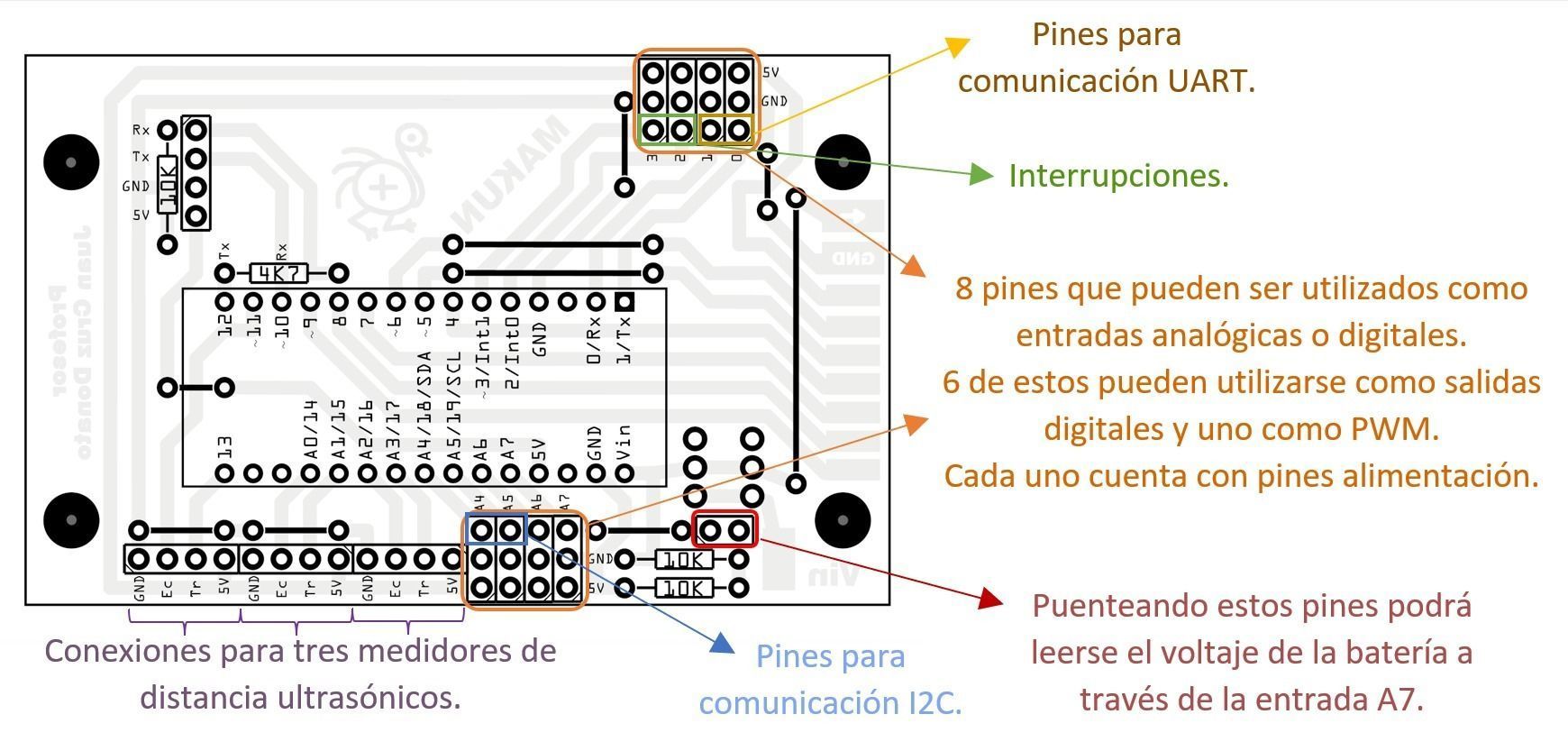

Está también el diagrama para hacer la electrónica. Solo necesitan imprimirla en papel de transferencia, plancharla a una placa de cobre de una sola capa y meterla en percloruro férrico u otro ácido que disuelva el cobre. En mi experiencia esta es una de las partes que mas disfrutan los alumnos.

Comparto también la app de control. Es simple pero la hice hace un par de años por lo que ya está muy probada y funciona bien.

Pueden descargar el código de Arduino desde nuestro servidor de Discord en la sección recursos:https://discord.gg/K9Fsk3zJc5

Espero que les sirva.

IG @makunrobotica

Materiales necesarios:1 Costo total de la impresión1 Arduino Nano sin cable1 Cable micro USB (largo)0,3 Placa de cobre simple 100x150mm1 Módulo Bluetooth HC-061 Doble Puente H L2981 Tira de pines macho2 Motorreductores 6V1 Switch con retención 8x8mm3 Resistencias 10KOhms 1/8W1 Resistencia 4.7KOhms 1/8W1 Tira de pines hembra0,5 Cables dupont hembra hembra x403 Sensores ultrasónicos HC-SR043 Sensores IR (seguidor de línea)1 Portapilas 18650 x217 Tuercas M39 Tornillos M3x10, cabeza fresada9 Tornillos M3x15, cabeza cilíndrica2 Tornillos M3x35, cabeza botón
