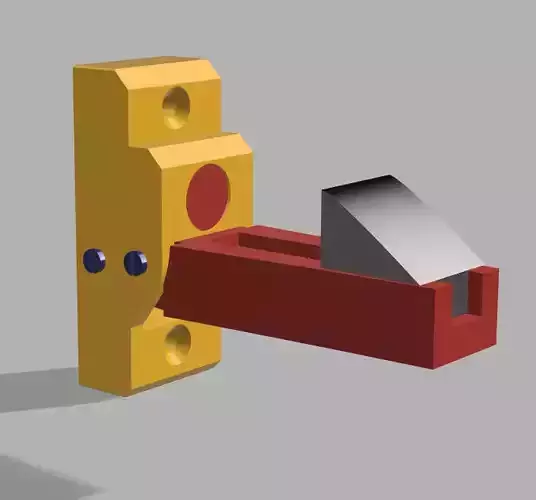

Bloque stop Volets 3D print model

DESCRIPTION DU MODÈLE 3D

Bloque Volets

https://youtube.com/shorts/ylGvWmW1UPA

Impression en PLA (Montant/Pédale) et ABS (Butée) le tout en noir.Sinon j'ai ajouté un STL (Buttée pour PTFE) dans laquelle vous pouvez glisser 2 morceaux de tube PTFE pour le glissement lors de l'actionde blocage (Photo Buttée pour PTFE) et (Photo 5).Coupez le bas des tubes en biseau (Animation PTFE-a-Couper)

Un seul support(Aide) pour le montant que j'ai positionné à plat.

Une des 3 vis est à couper à 27.5mm mini 28mm Maxi c'est celle qui permet d’accrocher le haut du ressort (Elle devient donc une vis sans tête).

Une vis de M4x45 sera l’axe de la pédale et l’autre de M4x45 sert à accrocher le bas du ressort.

Mettre au bout de ces 2 vis les écrous borgnes

La plaquette arrière est facultative mais je trouve qu’elle protège mieux la partie mécanisme des intempéries.

La buttée ABS est réglable en fonction de l'épaisseur de vos volets Voir fin de Animation ordre de Montage

Difficultés éventuelles : L'accrochage des ressorts, mais regardez bien les photos

Commencez par passer la vis de 27.5mm dans la pédale en traversant la boucle du ressort haut (photo 2 vue en coupe).

J'ai engagé la vis du bas de ressort d'environ 1 tiers et j'ai accroché la boucle basse du ressort sur la vis puis j'ai vissé celle-ci complètement (Photo 1)

Les 2 boucles ainsi accrochées J'ai ensuite positionné la pédale dans le montant pour pouvoir passer la dernière vis (Photo 3) Attention au ressort pendant l'assemblage.Regardez: Animation ordre de Montage et Photo Position visserie

Fixation et préparation: Partie buttée pédale Une vis de M6x20mm (20 maxi)

• Passez un coup de taraud de M6 ou prenez une vis de M6 et vissez la doucement avec des mouvements de va et vient pour finir le filetage (Précision de votre imprimante) qui a été réalisé pendant l'impression de la pièce.
• Passez éventuellement un coup de foret de 4 dans les trous des vis Montant/Pédale (Précision de votre imprimante).

Facultatif :Petit + J'ai mis le STL d'un amortisseur a imprimer en TPU (caoutchouc) a coller au double face (Empreinte circulaire sur le devant montant) pour amortir le voletOu sinon coller un bout de mousse sur la face avant du montant.

Fixation au mur par 2 vis avec chevilles

Attention de bien vérifier la hauteur de fixation de l'ensemble avant perçage dans le mur

Besoins en matériel:

Ressort Amazon 0.7x5x15mm

https://www.amazon.fr/dp/B0967S2RZF?psc=1&ref=ppx_yo2ov_dt_b_product_details

Vis Amazon

https://www.amazon.fr/sourcing-map-cylindrique-Phillips-fixation/dp/B07N88B4DZ

Ecrous borgne Amazon

https://www.amazon.fr/AERZETIX-C49609-%C3%A9crous-hexagonaux-inoxydable/dp/B09PG61SKW

PTFE

https://www.amazon.fr/metres-Filament-imprimante-Rostock-Kosselr/dp/B07B2SXNRH/ref=sr_1_4?keywords=tube+de+ptfe+6mm&qi
