DSS Digital Scoring System for RC drifting Created by Stachu 3D print model

Scroll down for German language.

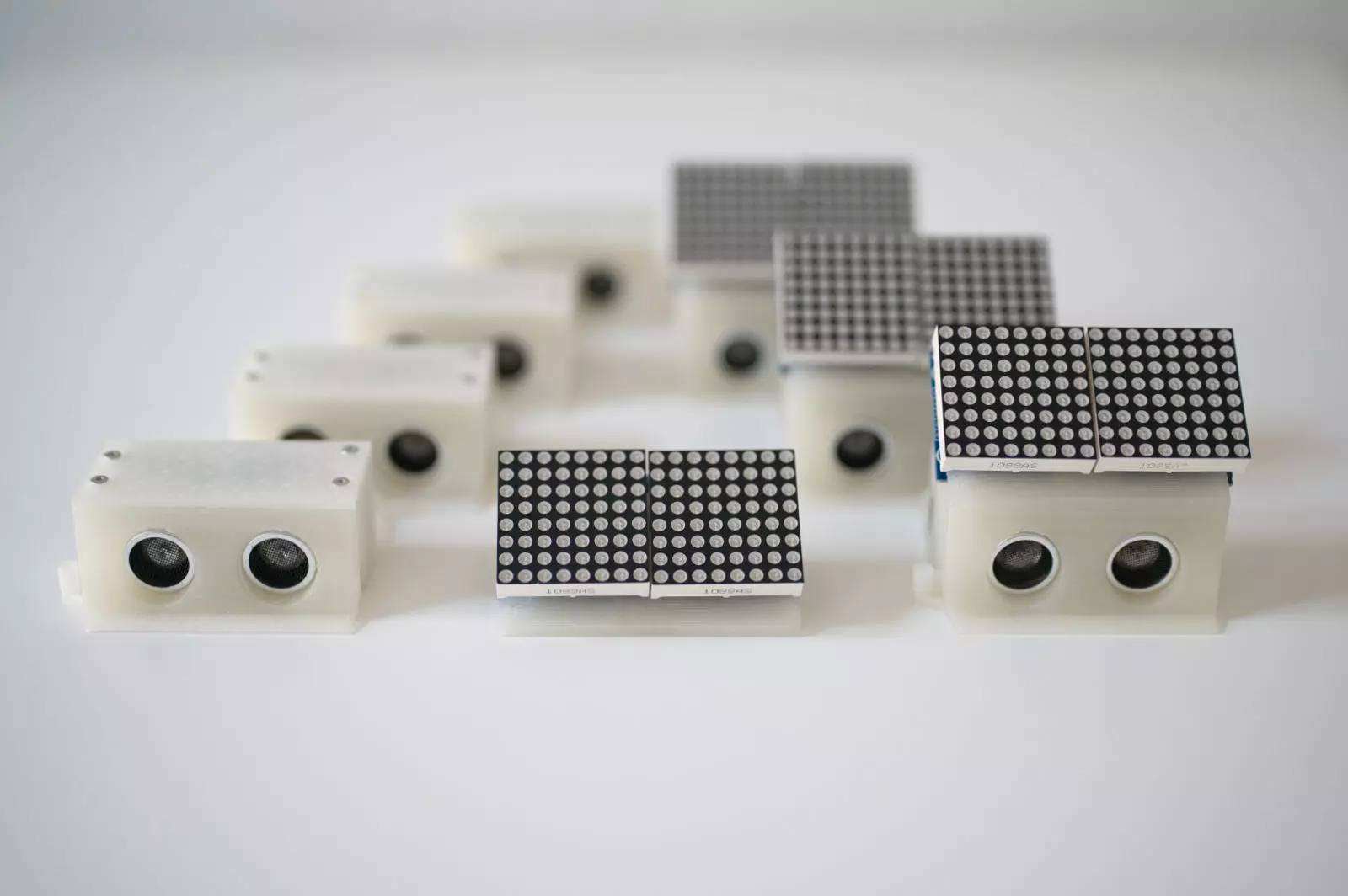

Hello, I created a flexible Digital Scoring System for drift RC cars (i.e. 1/43, 1/28, 1/24, 1/10 etc.) and offer it here as a DIY project.

Buy it once and build as many as you want as cheap as it gets! :-)

The project is a full package and includes:

• detailed, beginner friendly instructional videos (>4,5 GB!) on how to build the system together, what variants are possible to build, how to download the code, install the software and make changes in the code to finetune for your liking

• BOM list with all needed parts, quantities, cable lenghts and tools to build the system
• cost overview and links to each part (inkl. tools) - you can buy it also in your local store. Cost per unit assuming you have basic tools and a 3D printer: with display about 15$ /€, without about 10$ /€ (at production batch: 5).
• wiring diagram
• the basic code is free (open source) and for everyone :) https://github.com/StanislawPukacz/DHMTSS-4.0 The last version is in the download section. In the software tutorial I explain how to make it working (what software you need, how to get all the libraries etc.).

The DSS is tested mainly with 1/24, 1/28 and 1/43 scale RC cars and works very accurate as you can see on the videos. Over time and with enough feedback from you I plan to make standard code settings for specific scales.You don't have to follow this order, but I sugest you to start with the software instructions and then go to the build process. That way you can check if everything is working properly before you put the electronics in the case. Also I recommend you to try at first the model without a display - it's much quicker and easier to understand the build. I designed it to make it as easy as possible to build, so even a complete beginner should be able to build it alone with the instructions - but it is a DIY project and it is necessary to solder and crimp cables (I show how I do it in the instructions). You do it on your own risk - please, take care and be responsible!

I recommend printing everything with a glow in the dark filament but you can use also transparrent or white.

Print settings for 0,4mm nozzle (Prusa Slicer):

• infill: 100% for the front (glow in the dark or transparent - see the 3mf file), the rest is in 20%
• perimeters: 3
• top/ bottom layers: 4
• top/ bottom pattern: hilbert curve
• it's designed to print with NO SUPPORTS needed
• speed: 40 mm/s
• layer height: 0,2 mm

Special thanks to Benny (Atomregen) for giving me the idea of automatic measurment and corresponding calculating points.Also BIG thanks to the Berliner Drift Community (BDC, Sturmkind - Dr!ft 1/43 scale) for all the feedback, testing and patience.

If you have any questions or feedback: write me - I'm sure we find a solution.Thanks for your support - this is helping me a lot to develop the instructions for the next projects: backfire / smoke burnout 8) See here: https://youtu.be/24ycDrdeEf4

Best Regards

Stachu

Please respect my work - it is not allowed to resell the system, code or the STL parts (separated or complete).If you are not sure - don't buy it. It's a DIY project, so don't judge me if in your case it's not working as good as in mine.Thank you.

Changelog:

12.03.2023: changing the name from DHMTSS to DSS - Digital Scoring System for easier remembering.

14.03.2023: updated the BOM list with separated links from each store: Aliexpress or US Amazon or DE Amazon. Now you can deicide if you want to have the complete order cheap or fast delivered.

25.03.2023: you asked for it - I made it: now the detailed explanation videos are also in German language (subtitles).

26.03.2023: Added new explanatory video: DSS Tips & Tricks

29.03.2023: Added a new video (see the DSS example videos or here https://youtu.be/E9Ph5cgEagE). Prepairing a big software update - stay tuned.

04.05.2023: Software update 4.1 incl. explanation video for the new features.Whats new:

• Completely redesigned, clean code, designed flexibly for adding more features in the future
• up to 1,000 measurements per second (easily adjustable)
• setting option for a fixed drift zone distance
• Text display before the first measurement.

Deutsch

Hallo, ich habe ein flexibles Digital Scoring System für Drift-RC-Autos erstellt (z.B. 1/43, 1/28, 1/24, 1/10 etc.) und biete es hier als ein DIY-Projekt an.

Kaufe es einmal und baue so viele, wie du willst, so günstig wie es nur geht! :-)

Das Projekt ist ein Gesamtpaket und beinhaltet:

• detaillierte, anfängerfreundliche Anleitungsvideos (>4,5 GB!) darüber, wie man das System zusammenbaut, welche Varianten gebaut werden können, wie man den Code herunterlädt und zum laufen bringt, die Software installiert und Änderungen im Code zur Feinjustierung nach eigenen Wünschen vornimmt
• Stückliste mit allen benötigten Teilen, Mengen, Kabellängen und Werkzeugen zum Aufbau des Systems
• Kostenübersicht und Links zu den einzelnen Teilen (inkl. Werkzeug) - alles kann auch im lokalen Geschäft gekaufen werden. Kosten pro Stück, vorausgesetzt, es sind grundlegende Werkzeuge und einen 3D-Drucker vorhanden: mit Display etwa 15 $ / €, ohne etwa 10 $ / € (bei Produktionslos: 5).
• Schaltplan
• der Basiscode ist kostenlos (Open Source) und für alle :) https://github.com/StanislawPukacz/DHMTSS-4.0 Die letzte Version befindet sich im Download-Bereich. Im Software-Tutorial erkläre ich, wie man den Code zum Laufen bringt (welche Software man braucht, woher man alle Bibliotheken bekommt usw.).

Das DSS ist hauptsächlich mit RC-Autos in den Maßstäben 1:24, 1:28 und 1:43 getestet und funktioniert sehr gut, wie man auf den Videos sehen kann. Im Laufe der Zeit und mit genug Feedback is es geplant Standardcode -Einstellungen für verschiedene Skalierungen bereitzustellen.Es muss nicht diese Reihenfolge eingehalten werden, aber ich empfehle mit den Softwareanweisungen zu beginnen und dann zum Build-Prozess zu gehen. Auf diese Weise kann man überprüfen, ob alles ordnungsgemäß funktioniert, bevor die Elektronik in das Gehäuse eingebaut wird. Außerdem empfehle ich zuerst das Modell ohne Display auszuprobieren - es ist viel schneller und einfacher den Aufbau zu verstehen. Ich habe das DSS so entworfen, dass es so einfach wie möglich zu bauen ist, also sollte selbst ein absoluter Anfänger in der Lage sein, es alleine mit den Anleitungen zu bauen - aber es ist ein DIY-Projekt und es ist notwendig, Kabel zu löten und zu crimpen (ich zeige in der Anleitung, wie ich es mach). Beim Löten wird eine extrem hoche Temperatur verwendet (350 - 400°C) - du machst es auf eigene Gefahr - sei bitte vorsichtig und verantwortungsvoll!

Ich empfehle, alles mit einem im Glow in the dark Filament zu drucken, aber es können auch transparent oder weiß verwendet werden.

Druckeinstellungen für 0,4 mm Düse (Prusa Slicer):

• Füllung: 100 % für die Vorderseite (im Glow in the dark oder transparent - siehe 3mf-Datei), der Rest ist in 20 %
• Wände /Linien: 3
• obere/ untere Schichten: 4
• Muster oben/unten: Hilbert-Kurve
• Es ist so konzipiert, dass es OHNE UNTERSTÜTZUNGEN (supports) gedruckt werden kann
• Geschwindigkeit: 40 mm/s
• Schichthöhe: 0,2 mm

Ein besoderer Dank an Benny (Atomregen) für die Idee der automatischen Messung und der entsprechenden Punkteberechnung. Auch ein großes Dankeschön an die Berliner Drift Community (BDC, Sturmkind - Dr!ft Maßstab 1/43) für das gesamte Feedback, das Testen und die Geduld für meine Person ;-).

Bei Fragen oder Feedback: Schreibe mir - wir finden sicher eine Lösung. Danke für die Unterstützung – das hilft mir sehr bei der Entwicklung der Anleitungen für die nächsten Projekte: Backfire / Smoke Burnout 8) Siehe hier: https://youtu.be/24ycDrdeEf4

Mit freundlichen Grüßen

Stachu

Bitte respektiere meine Arbeit - es ist nicht erlaubt das System, den Code oder die STL-Teile (getrennt oder vollständig) weiterzuverkaufen. Wenn Du dir nicht sicher bist - kaufe es nicht. Es ist ein DIY-Projekt, somit verurteile mich nicht, wenn es in Deinem Fall nicht so wie bei mir funktioniert.Danke.

Änderungsprotokoll:

12.03.2023: Namensänderung von DHMTSS zu DSS - Digital Scoring System (ist so einfacher zu merken).

14.03.2023: Aktualisierung der Stücklistenliste mit getrennten Links von jedem Store: Aliexpress oder US Amazon oder DE Amazon. Jetzt kann einfacher entscheiden werden, ob die komplette Bestellung günstig oder schnell geliefert werden soll.

25.03.2023: Ihr habt danach gefragt - ich habe es umgesetzt: jetzt gibt es die ausführlichen Erklärvideos auch in deutscher Sprache (Untertitel).

26.03.2023: Neues Erläuterungsvideo hinzugefügt: DSS Tips & Tricks

29.03.2023: Neues Video hinzugefügt (siehe DSS Beispielvideos oder direkt hier: https://youtu.be/E9Ph5cgEagE). Vorbereitung eines großen Softwareupdates.

05.04.2023: Softwareupdate 4.1 inkl. Erläuterungsvideo für die neuen Funktionen.Neuheiten:

• komplett umstrukturierter, sauberer Code, flexibel gestaltet für den Ausbau von weiteren Funktionen in der Zukunft
• bis zu 1.000 Messungen pro Sekunde (einfach einstelbar)
• Einstelmöglichkeit für eine Feste Drift-Zonenentfernung
• Text Darstellung vor der ersten Messung.
