Moulincoptere windmill 3D print model

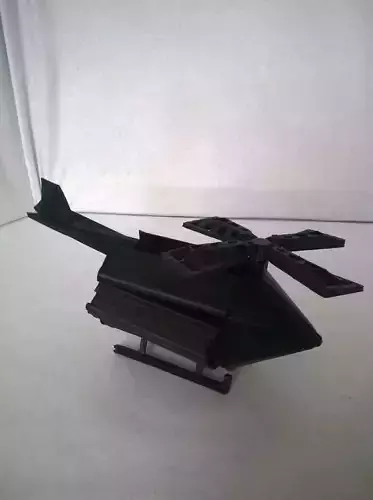

Un moulin qui se transforme en hélicoptére imaginé et créé par moi . En kit à assembler .

Info impression : - Inversé " coté 2 " avant tranchage . - Les deux cotés sont à imprimé avec support . _______________________________________________________________________ - la " queue " est à imprimé avec support avec pour position : * x = 270° / y = 22,5° / z = 0° . [ *** La piece la plus grande mesure 75mm x 60 mm x 60 mm *** - Les " patins " à faire par deux ( x2 ) ont pour position : -x = 90° / y = 45° / z = 0° . ________________________________________________________________________ - Les " ailes " sont à faire par quatres ( x4 ) .

Sens de montage : 1°- Queue ( axe + cale sur base + helice ) sur base . ( voir photos ci-joint ) 2°-Patins x2 sur base . 3°-Cotés 1 + 2 (pion / glissiére vers le toit ) sur base . 4°-Ailes x4 sur aile part 2 . 5°-Ailes monter sur toit . 6°-Toit assemblé sur base assemblée .

Ordre pour transformation " Moulin / Hélicoptére " : 1°- Queue / 2°- Pivoter toit 180° / 3°- Patins x2 / 4°- Cotés 1 et 2 à faire glisser de haut (toit) en bas et pivoter en laissant apparaitre les armes sur le devant .

Pour transformation Hélicoptére / moulin faire en sens inverse .

*** Astuce assemblage : chauffer le bout des axes avec une petite flamme briévement puis applatir légerement le bout de maniére que les piéces assemblées se clips entre elles .***

\\ Note : De la colle peut etre necessaire pour certaines pieces :) ( hélice arriére , cale ) .//

A mill that turns helicopter imagined and created by me. A kit to assemble.

Print Info: - Inverted side 2 before slicing.

• Both sides are printed with support. _______________________________________________________________________
• The tail is printed with the position support with: * x = 270 ° / 22.5 ° = y / z = 0 °. [*** The largest room measuring 75 mm x 60 mm x 60 mm ***
• The runners to do two (x2) is to position: -x = 90 ° / 45 ° = y / z = 0 °. ________________________________________________________________________
• The wings are to be made by four (x4).

Mounting direction: 1 - Queue (axis + wedge on base + propeller) on base. (See photos attached) 2 -Ice x2 based.

1. -Cotés 1 + 2 (pawn / slider to the roof) on base.
2. -Ailes x4 on wing part 2.
3. -Ailes mount roof.
4. -Roof assembled on base assembly.

Order for transformation Moulin / helicopter: 1 - Tail / 2 ° - 180 ° Swivel roof / 3rd - Skates x2 / 4 ° - Sides 1 and 2 to slide up (roof) down and rotate leaving the weapons appear on the front.

For transformation Helicopter / mill to reverse.

*** Tip assembly: heat the end of the axes with a small flame briefly then flatten slightly after the manner that the pieces are assembled clips together ***.

\ Note: Glue may be necessary for some parts :) (rear propeller, bilge) .//
