Tonuino-Box Tenuco Design - DIY Tonibox 3D Print Model 3D print model

ENGLISH BELOW

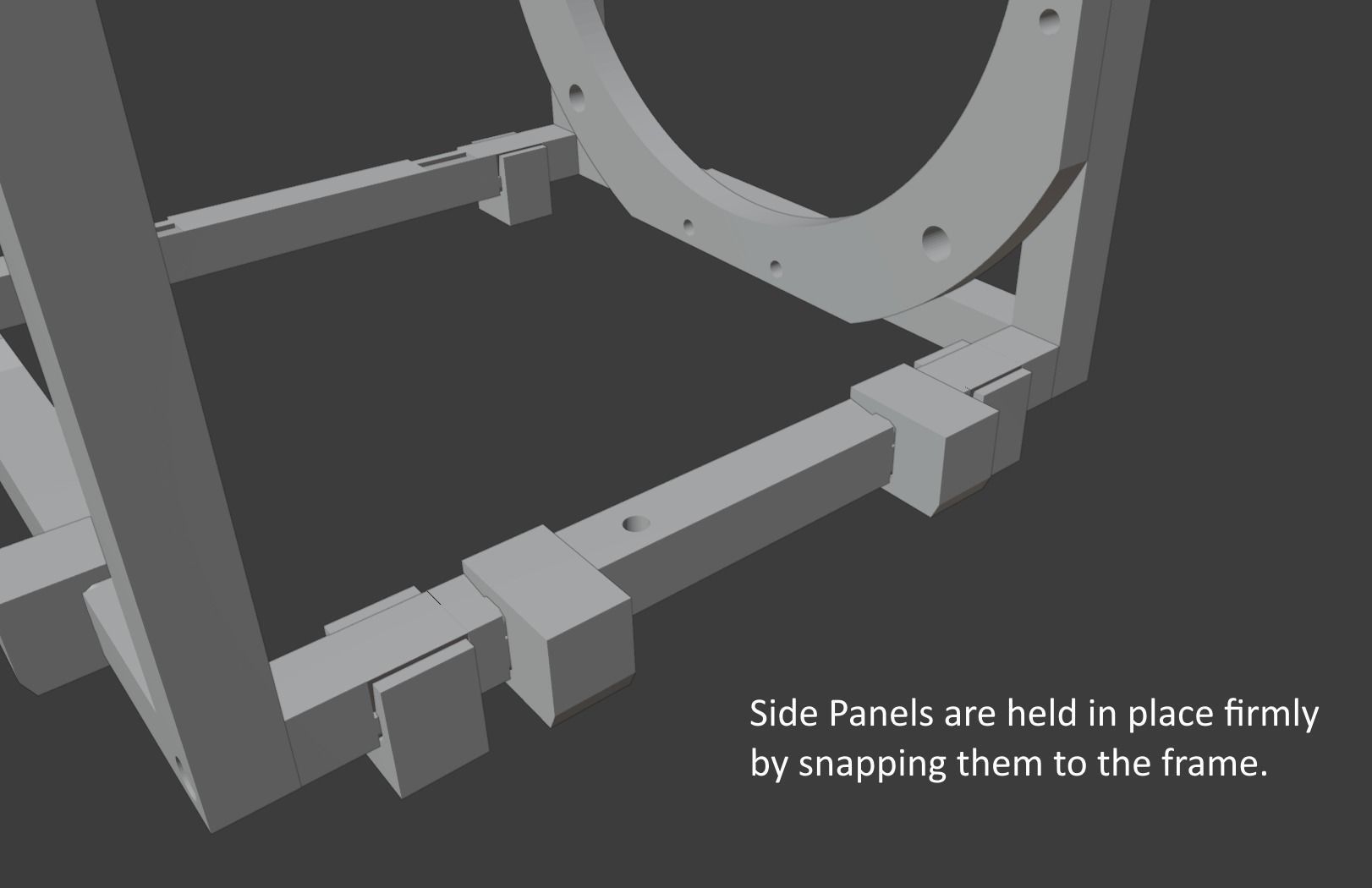

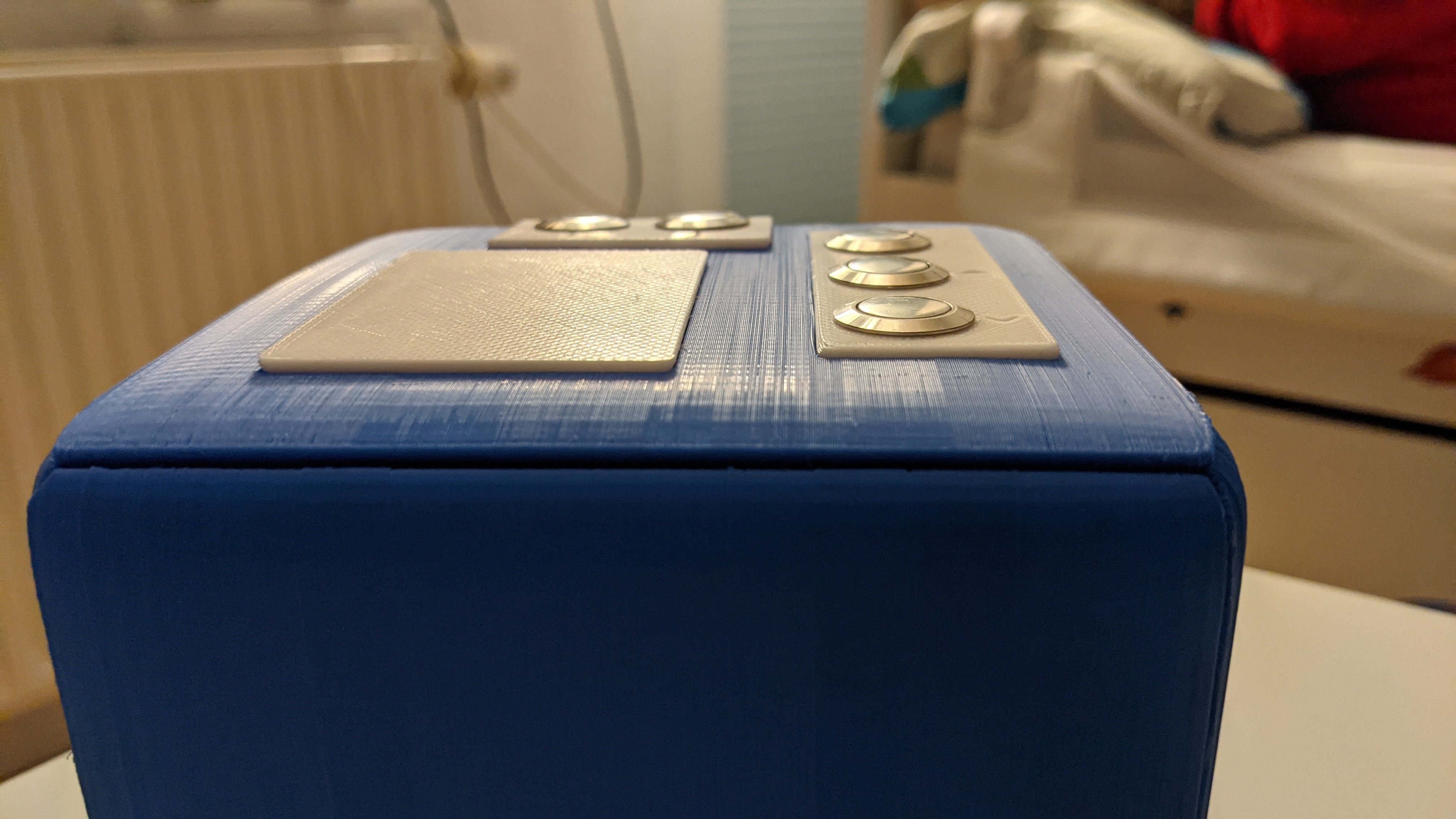

Diese Tonuino-Box entstand aus meinem Wunsch heraus, einen simplen, kompakten und gleichzeitig formschönen Tonuino zu gestalten. Das Aussehen des Gehäuses wird nicht durch harte Schrauben gestört und die Kanten sind fließend geformt. Mit 13,5 x 13,5 cm ist dieser Tonuino gleichzeitig griffig und kompakt gelungen. Die TonUINO All-in-One Platine fügt sich nahtlos in die Box ein, sodass alle Anschlüsse gut erreichbar sind. Sie erhalten sämtliche Konstruktionsdaten inklusive eine Quick-Guides. Für die Vervollständigung sind noch die folgenden Komponenten notwendig:

• 1x TonUINO All-in-One Platine: https://www.leiterkartenpiraten.de/produkt/tonuino-all-in-one/
• 1x LiFePo4 Akku 3.2V JST-PH (2.0mm Female) inklusive Schutzschaltung: https://www.eremit.de/p/3-2v-4000mah-pack-mit-schutz-flach
• 1x RFID Leser Modul (13,56MHz): https://www.amazon.de/dp/B01M28JAAZ?ref_=cm_sw_r_cp_ud_dp_CATZBQN79KXM84DJC8DP
• 20x M3x12 Schrauben
• 4x M5 Schrauben
• 2x M3 Muttern
• 4x M5 Muttern
• 5x Taster mit Durchmesser max. 16mm: https://www.amazon.de/gp/product/B081JJBN4G/ref=ppx_yo_dt_b_asin_title_o06_s02?ie=UTF8&th=1
• 1x FR 10 HM, 4 OHMS 4898 by VISATON (Lautsprecher): https://www.amazon.de/gp/product/B003A63NLE/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&psc=1
• 1x microSD Karte: https://www.amazon.de/gp/product/B017JY4SOI/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&th=1
• (optional) 1x farbige LED + passender Widerstand (10k Ohm hat sich bei mir als gut herausgestellt)
• Mehrere Kabel
• Handelsübliches PLA 1,75mm in gewünschten Farben

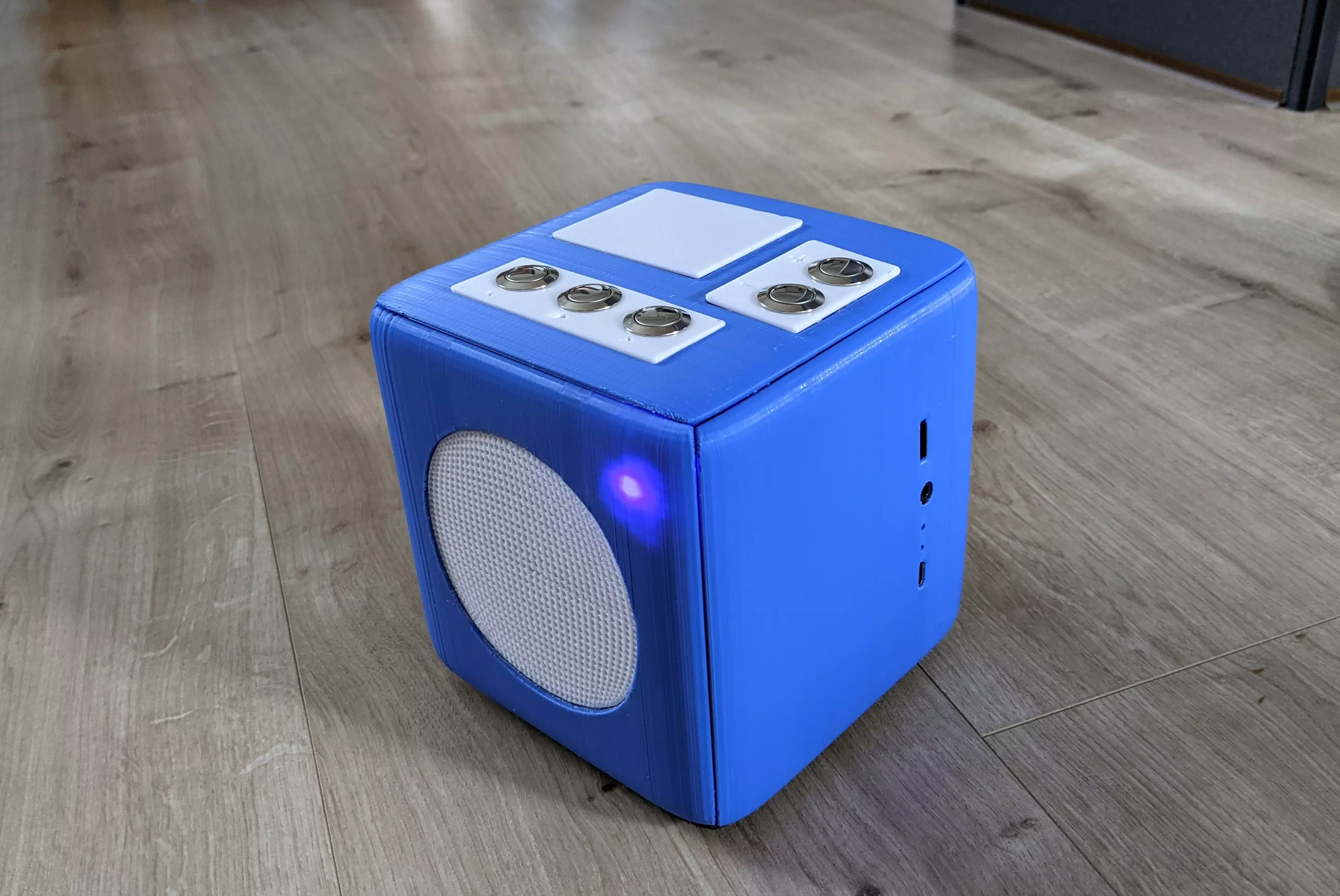

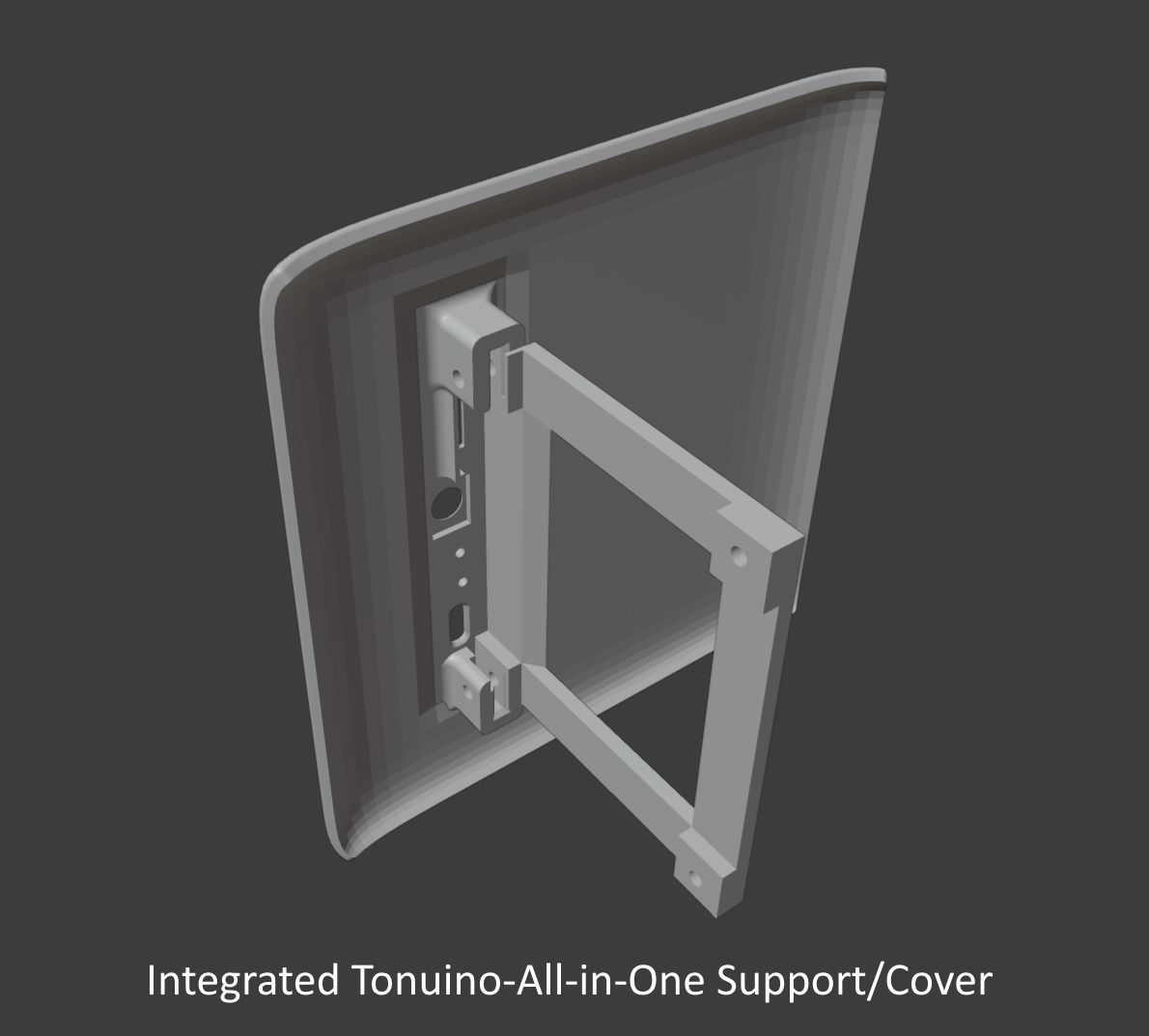

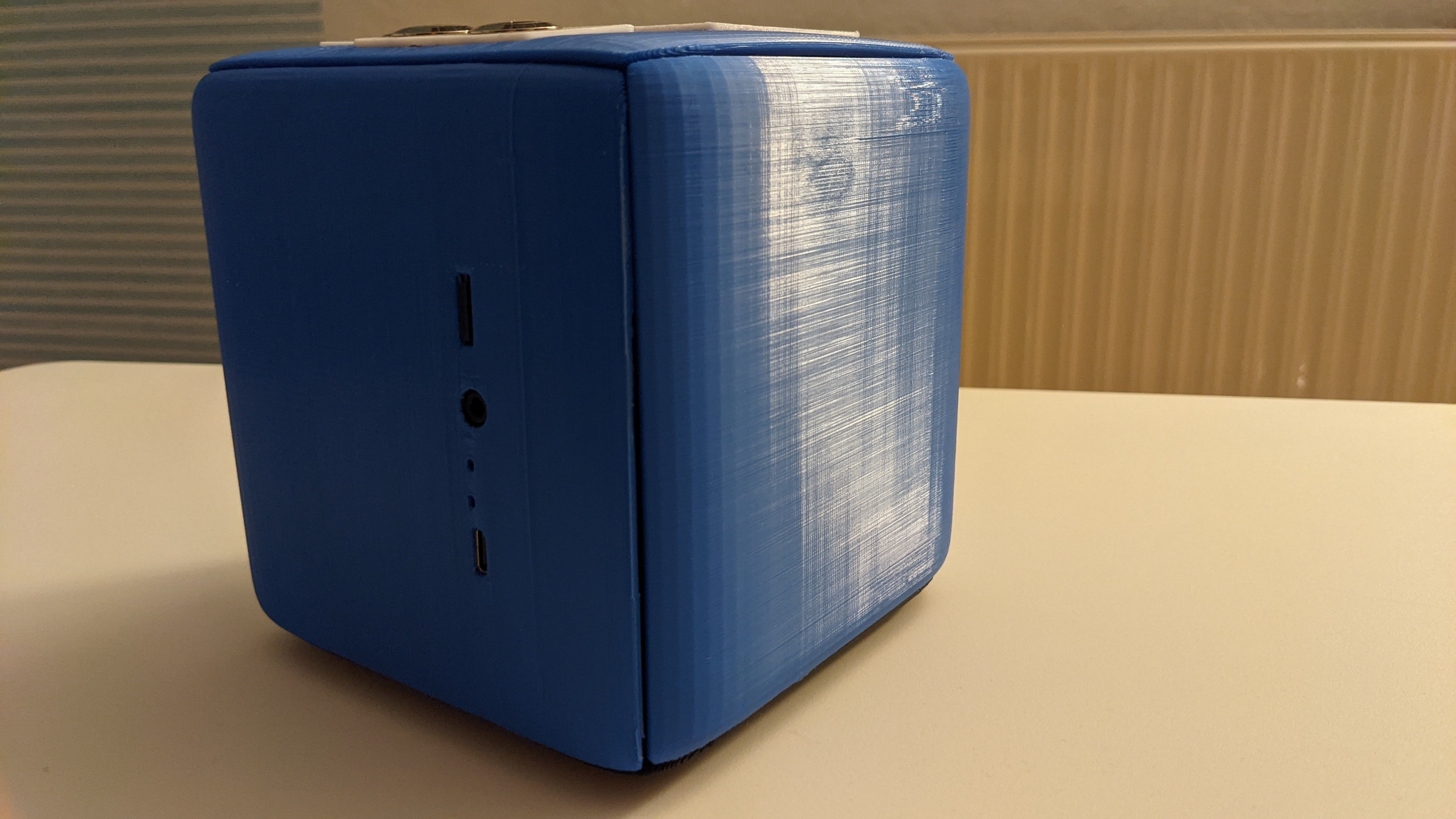

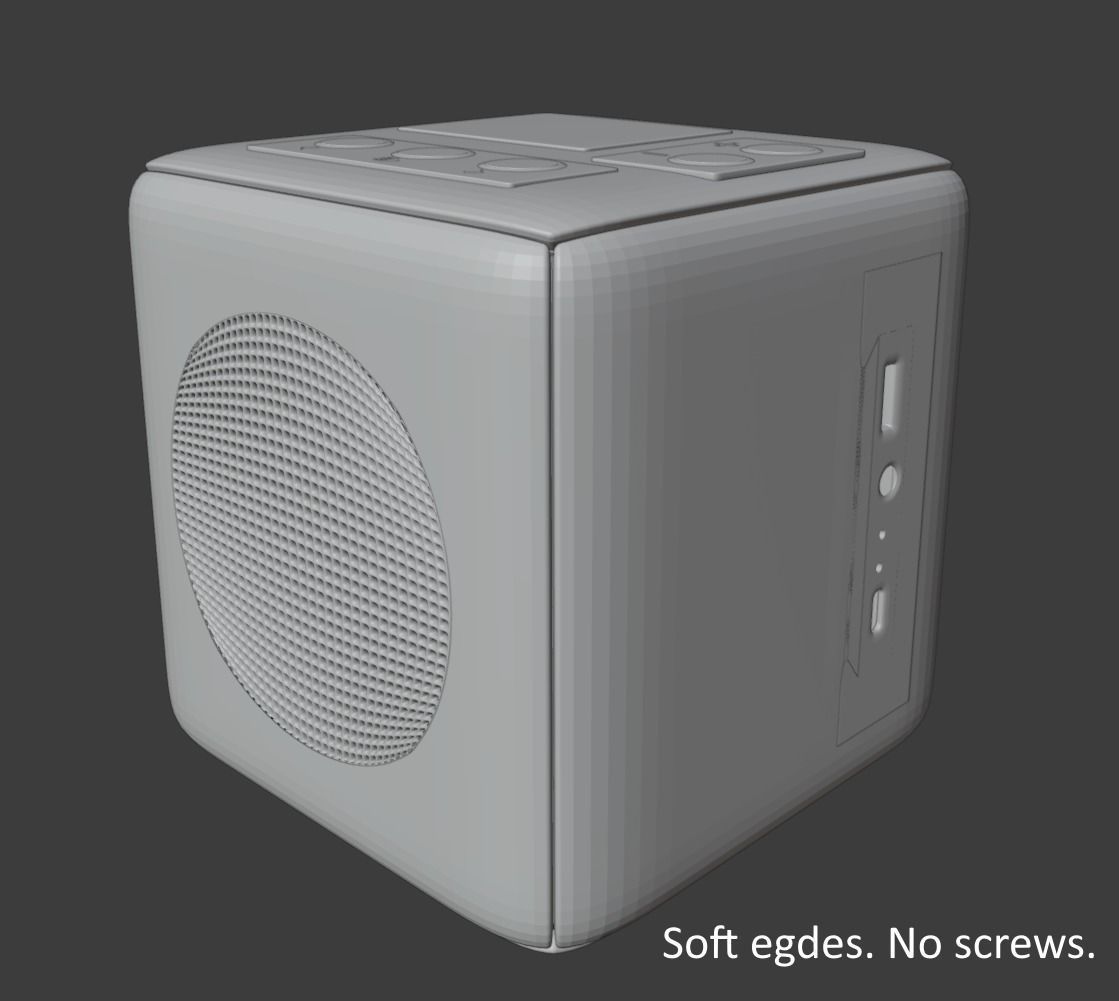

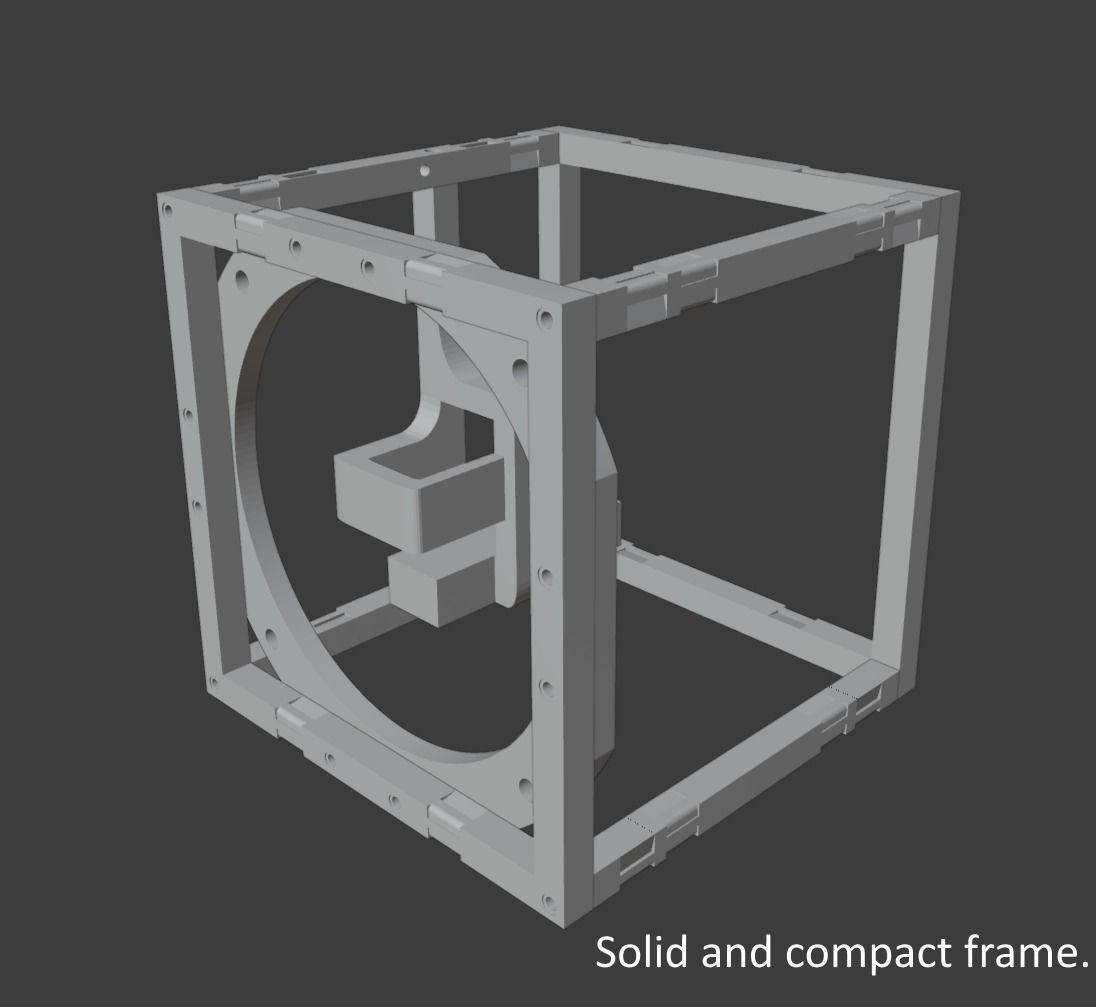

This Tonuino box was born from my desire to create a simple, compact and at the same time esthetic Tonuino. The appearance of the box is not disturbed by hard screws and the edges are formed smoothly. With 13.5 x 13.5 cm in size, this Tonuino is both handy and compact. The TonUINO All-in-One board fits seamlessly into the sides of the box, so all connections are easily accessible. You will receive all construction data as well as a quick-guide. The following components are still necessary for completion:

• 1x TonUINO All-in-One board: https://www.leiterkartenpiraten.de/produkt/tonuino-all-in-one/
• 1x LiFePo4 rechargeable battery 3.2V JST-PH (2.0mm Female) including protective circuit: https://www.eremit.de/p/3-2v-4000mah-pack-mit-schutz-flach
• 1x RFID Reader Module (13,56MHz): https://www.amazon.de/dp/B01M28JAAZ?ref_=cm_sw_r_cp_ud_dp_CATZBQN79KXM84DJC8DP
• 20x M3x12 screws
• 4x M5 screws
• 2x M3 nuts
• 4x M5 nuts
• 5x buttons with a diameter of max. 16mm: https://www.amazon.de/gp/product/B081JJBN4G/ref=ppx_yo_dt_b_asin_title_o06_s02?ie=UTF8&th=1
• 1x FR 10 HM, 4 OHMS 4898 by VISATON (speaker): https://www.amazon.de/gp/product/B003A63NLE/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&psc=1
• 1x microSD card: https://www.amazon.de/gp/product/B017JY4SOI/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&th=1

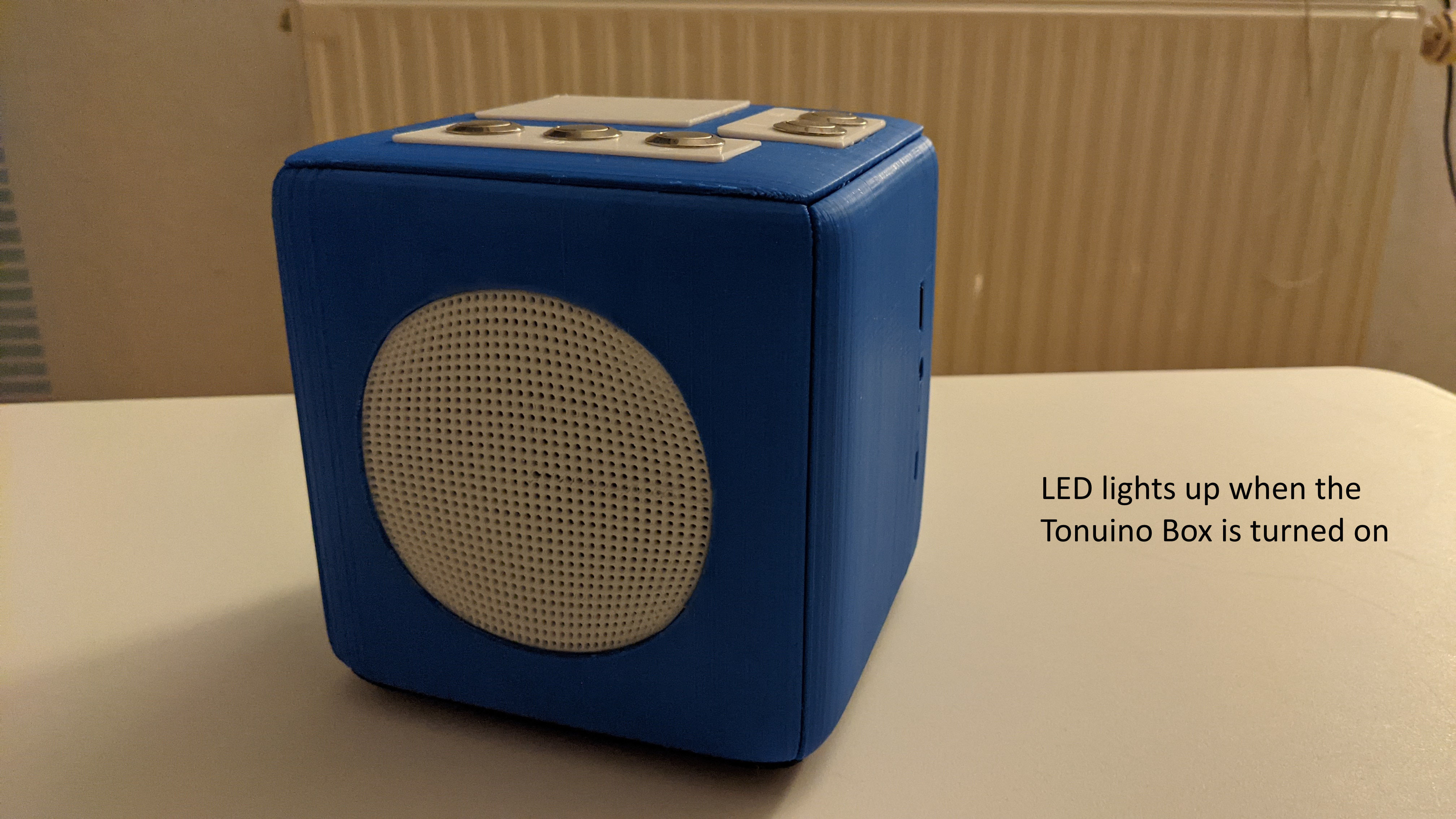

• (optional) 1x colored LED + appropriate resistor (10k Ohm turned out to be satisfying in my case)
• Couple of cables
• Standard PLA 1,75mm in desired colors
